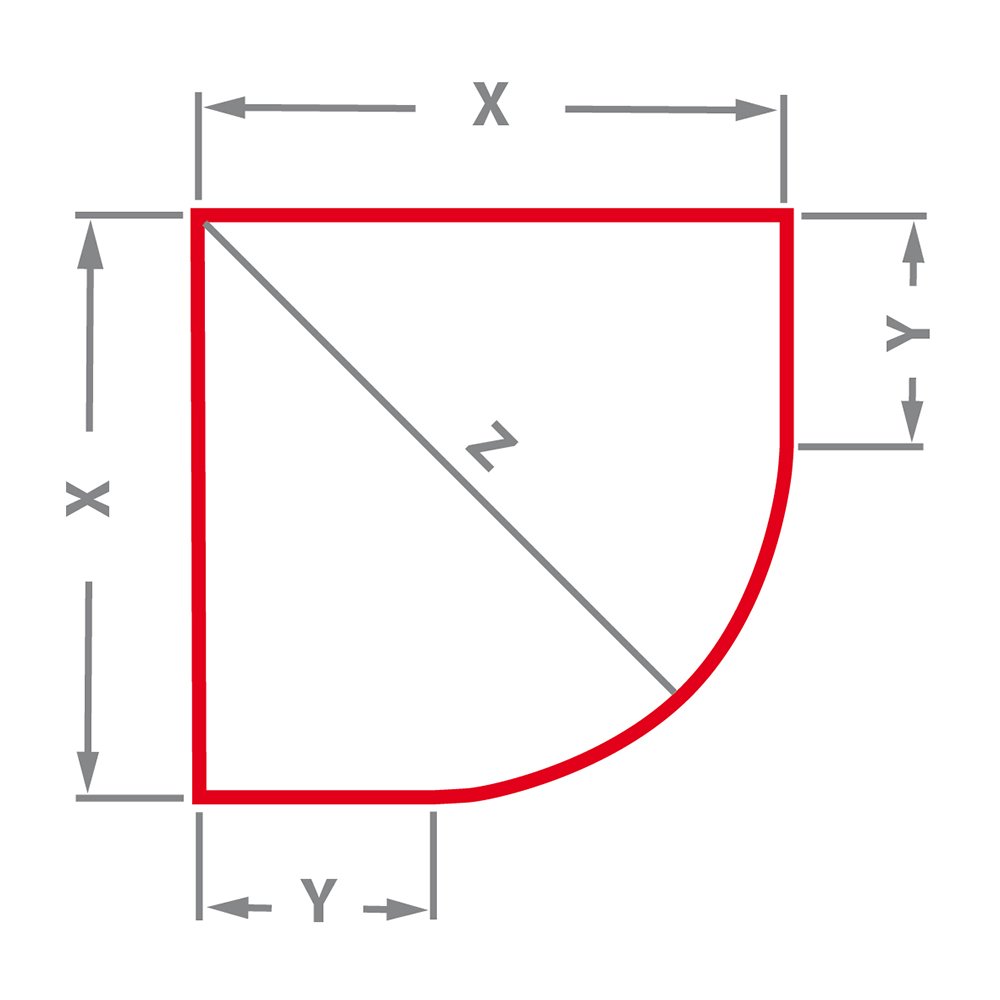

Na obrázku je uvedené, čo je potreba na vaničke zmerať pre určenie jej rádiusu, miera Y je len orientačná, pretože je veľmi ťažko merateľná. Ide o rovnú bočnú časť vaničky, než sa začne stáčať do zakrivenia rádiusu.
Ďalej podľa tejto tabuľky alebo priloženého PDF súboru, ktorý si otvoríte, určite rádius. Hodnoty sú uvedené v mm a môžu sa mierne líšiť. Meraná vanička nesmie byť zapustená pod obkladom.
| Rádius R500 | Rádius R550 | |||||
|---|---|---|---|---|---|---|
| X | Y | Z | X | Y | Z | |
| 800 | 300 | 924 | 800 | 250 | 90 | |
| 900 | 400 | 1065 | 900 | 350 | 1045 | |
| 1000 | 500 | 1207 | 1000 | 450 | 1186 | |
